Góndola Australiano

Góndola Australiano

     Encontrar un teléfono modelo Góndola de teclas, ya es difícil, puesto que no fue distribuido por la Compañía Telefónica Nacional de España, entre sus abonados, algo que no ocurrió con el modelo de disco. Navegando por Internet, una vez leí que fue debido a que las teclas eran demasiado pequeñas, por eso este modelo se destinó para exportación.

     De vez en cuando aparece alguno de estos Góndolas de teclas, se comprende que algunos se quedaron aquí, lo que desconozco es si se podía conseguir por los canales normales, o tenías que tener algún “enchufe” o “amigo” en la fábrica para conseguirlo.

     En mi colección personal, tengo 5 unidades de este modelo, una mural y cuatro de sobremesa, este hace el número seis, pero lo más curioso, es que es un modelo totalmente distinto, fabricado para el mercado Australiano, de color caqui, fabricado en Abril e 1982, con unas características distintas de los otros cuatro de sobremesa, que a excepción del color son iguales entre sí.

     Lo he encontrado en una tienda de segunda mano de Málaga. Es el lugar perfecto, para encontrar un teléfono fabricado por “Citesa”, allí estaba la fábrica.

     Lo vamos a comparar con otra unidad de sobremesa, de color marrón oscuro, de finales de 1981, y veremos que son dos modelos completamente distintos.

     Comenzamos la comparativa entre los dos modelos.

·         Vistas generales.

·         Base.

     Como podemos ambas tienen la tapa que oculta los tornillos lisa, sin el logotipo “CTNE”, del modelo de disco, algo lógico dado que no eran distribuidos por la Compañía.

·         Carcasas.

·         Pegatinas

     Este es el del modelo para Australia, solo tiene una, no hay señales, ni resto de pegamento que indiquen que le falte nada. Está en inglés, y además en él se muestra el esquema del aparato completo. La base y el microteléfono.

     Este es el del otro modelo, está en inglés y castellano, y además en él se muestra el esquema del aparato completo. La base y el microteléfono.

     Esta la de la otra versión, tiene dos, no hay señales, ni resto de pegamento que indiquen que le falte nada. Están en inglés y castellano.

     Esta nos indica el conexionado del aparato.

     Esta nos muestra el esquema electrónico del aparato, pero solo del circuito de la base, en el interior del microteléfono se encuentra otra que nos indica el esquema de esa parte del circuito, En el Australiano todo el esquema se encuentra comprimido en una solo pehatina.

·         Interior.

     A la izquierda el modelo para Australia, y a la derecha el otro modelo.

     Como podemos ver a simple vista parecen iguales, pero no lo son, ahora vamos a analizarlos en profundidad.

·         Circuito del gancho.

     A la izquierda el modelo para Australia, y a la derecha el otro modelo.

     Como podemos apreciar en las imágenes son distintos. En el modelo para Australia podemos ver que el circuito, tiene tres condensadores, en el otro solo hay dos, además la disposición de las conexiones también son distintas, y finalmente podemos apreciar que debajo del circuito, hay un aislante de plástico que recorre toda la base del aparato que el otro modelo carece del mismo.

·         Timbre.

     A la izquierda el modelo para Australia, y a la derecha el otro modelo.

     Como podemos apreciar en las imágenes son distintos. En el modelo para Australia podemos ver que la bobina del timbre es de 2350 W de resistencia, es el primer timbre que veo con esa resistencia, el otro modelo lo equipa de 1900 W, que es el mismo que equipa el Heraldo y el Góndola distribuidos en España.

     Si ampliamos podemos ver las características de ambos.

·         Bobina.

     A la izquierda el modelo para Australia, y a la derecha el otro modelo.

     Como podemos apreciar en las imágenes son distintas. En el modelo para Australia la equipa del tipo 8010, y el otro del tipo 8000.

     Si ampliamos podemos ver las características de ambas.

·         Cordón de extensión.

     Arriba el modelo para Australia, y abajo el otro modelo.



     Como podemos apreciar en las imágenes son distintos, el modelo para Australia tiene el cordón de un color distinto al de las carcasas del aparato, en el otro modelo va a juego con el color del aparato.

     Además el cordón del modelo para Australia es de 4 mm de diámetro, 185 cm de longitud, y de un material más flexible, en su interior tiene cuatro conductores. El del otro modelo es de idéntico al modelo Español de disco de la época de 5 mm de diámetro, 180 cm de longitud con tres conductores en su interior.

     Los colores de lo conductores interiores tampoco coinciden.

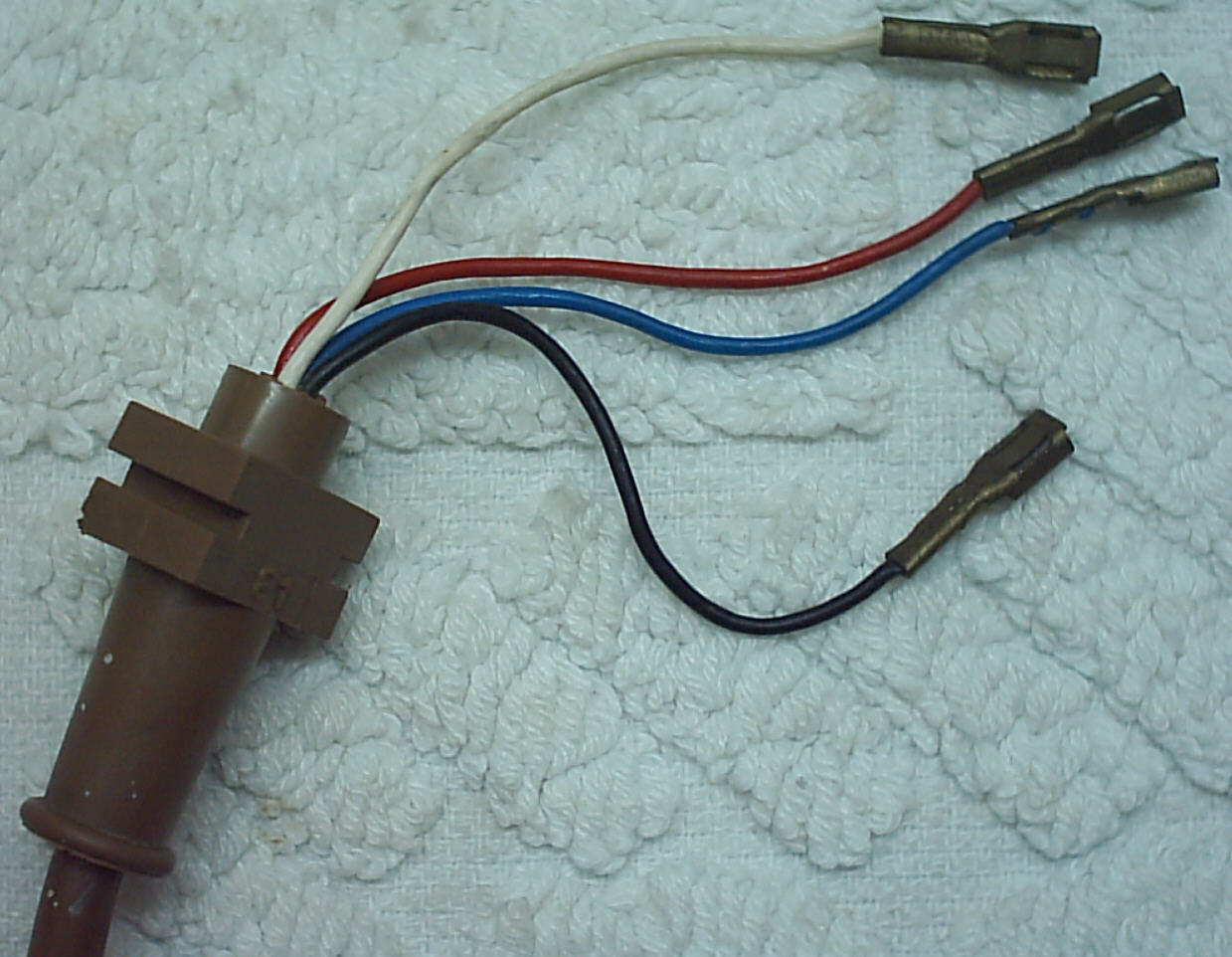

     Los dos extremos del cordón también son distintos.

     Lado teléfono. A la izquierda el modelo para Australia, y a la derecha el otro modelo.

     Como podemos ver son distintos, el modelo australiano tiene un tope metálico que se ajusta con el borde metálico del bastidor, el otro modelo carece del él.

     Lado caja de conexiones. A la izquierda el modelo para Australia, y a la derecha el otro modelo.

     Como podemos ver son distintos, el pasamuros modelo para Australia es de mayores dimensiones, originalmente equiparía un conector específico, distinto al otro modelo, que equipa el mismo del tipo “jack enchufable” que es modelo de disco Español.



     He investigado un poco y el conector original es del tipo siguiente.

     Como podemos ver es algo distinta a la que equipa el otro modelo, que es la misma del Góndola de disco Español.

·         Vista inferior.

     A la izquierda el modelo para Australia, y a la derecha el otro modelo.

     Como podemos apreciar estas unidades no tienen el sello “CTNE” entre los taladros para la salida del sonido del timbre.

     Si ampliamos las inscripciones podemos ver.

·         Modelo Australiano

·         El otro modelo.

     Como podemos ver en las imágenes, ambos están fabricados en Málaga por “Citesa”.

     El modelo para Australia es el 8137, y el otro es el 8121. Son dos modelos distintos.

     Si miramos el siguiente enlace:

http://www.ebay.es/itm/251631057558?_trksid=p2055119.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT

    Podemos ver otra unidad del modelo para Australia, en color marrón oscuro pero lo más curioso es cuando miramos la base del aparato, y podemos ver que es el modelo 8139, por lo tanto para Australia se fabricaron al menos dos modelos el 8137 y el 8139.

·         Microteléfono.

    A la izquierda el modelo para Australia, y a la derecha el otro modelo.

     A simple vista parecen iguales, los teclados son idénticos, aunque si nos fiamos bien podemos ver que, el cartón donde se escribe el número del abonado es distinto, el del modelo para Australia tiene un logotipo impreso, es el primero que veo así, y el de marrón carece de él.

     Arriba el modelo para Australia, y abajo el otro modelo.

     Si lo ampliamos.

     Es el logo de “Telecom. Australia”, usado entre 1975 y 1993. En la actualidad “Telstra”.



·         Tapa.

     A la izquierda el modelo para Australia, y a la derecha el otro modelo.

     Como podemos ver son idénticas a excepción de que el modelo para Australia no tiene la pegatina del esquema, ya que la tiene en la base con hemos visto anteriormente. El otro modelo tiene una pegatina con el esquema electrónico del circuito del microteléfono.

·         Interior.

     A la izquierda el modelo para Australia, y a la derecha el otro modelo.

·         Circuito.

     A la izquierda el modelo para Australia, y a la derecha el otro modelo.

     Son distintos.

     El modelo para Australia equipa el circuito del tipo 8131, y el otro modelo del tipo 8114.
