sábado, 29 de noviembre de 2014

Todos los teléfonos de Telefónica, el manos libres.

Hoy amigos os presento en Amper "manos libres" de Telefónica. Este modelo fue pensado para uso laboral, de ahí que no lo conozcamos de casa de nuestros abuelos, aunque telefónica ofrecía la posibilidad de contratarlo para uso doméstico. El modelo en cuestión lo fabrico Amper, y salió a principios de los 80’. Este modelo fue el precedente de la teleconferencia. Y como siempre que hablamos de teléfonos contaremos con la colaboración de Fernando.

Fabricado por AMPER en la década de los años 80, esta unidad es de 1983.
 Sus características principales son:
• Bicolor, verde oscuro con el frontal y los cables de color negro.

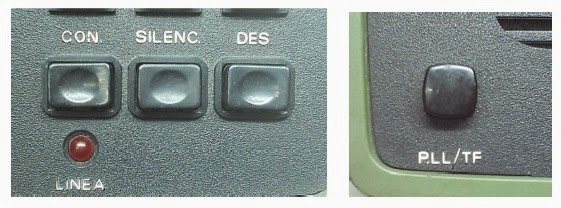

 • Teclado de marcación decádica (por pulsos), con tecla para silenciar el
micrófono y de rellamada e indicador de uso.

• Regulador de volumen del altavoz del manos libres incorporado en la base del
aparato

• Base de plástico de color negro, con regulador de volumen del timbre interior
electrónico.

• Identificación del modelo y marca del fabricante.

• Interior del aparato.

lunes, 10 de noviembre de 2014

Todos los teléfonos de Telefónica: "El Assistant" IV


“Assistant y Heraldo”, los hermanos gemelos. Anexo.

     En este anexo del estudio comparativo anterior, hablaremos de algunas curiosidades más del “Assistant”.

     Tengo un compañero de afición, el cuál también colecciona teléfonos, él también tiene algunas piezas curiosas y extrañas que según él, ha sacado de aparatos modelo “Heraldo”. Aunque ya sabemos que son de “Assistant”.

     Amablemente me ha mandado unas fotos de su material el cual analizaremos.

Caja.

     Posee una caja de cartón del modelo etiquetada al igual que la mía como”Assistant”. Pero su caja tiene algo que la mía no tiene, y es que conserva en uno de los laterales parte de la etiqueta original con la fecha de la inspección de fábrica.



     Es curioso, según la etiqueta, el aparato de su interior, fue inspeccionado en fábrica el 27 de Mayo de 1969, y la caja está etiquetada, como “Assistant” y no como “Heraldo”. Recordemos que el “Heraldo” se fabricaba y distribuía desde 1964.

Disco.

     Posee también un disco de este modelo.



     Como vemos es idéntico al de mi “Assistant”, pero si nos fijamos bien vemos que los números son de otro color.




     Su disco tiene los números dorados y en el mío son de color cobre. Supongo que fabricarían varios modelos según el color del aparato que se instalase, al igual que años después paso con el “Heraldo”, que había dos modelos con números dorados y con números negros.

     Ha desmontado su disco y podemos ver la pieza de los números con más detalle.




     Al analizarlas con detalle vemos que los colores son totalmente distintos, la suya es mucho más clara.




     Pero la sorpresa es mayor al comprobar el número de la pieza. 57032 – A, como vemos no coincide para nada con la mi disco, ni con las de los demás modelos, como vimos en el estudio comparativo.

     A la izquierda el “Baquelita”, en el centro el “Assistant” y a la derecha el “Heraldo”.





“Baquelita” è 5651 – B
“Assistant” è 5654 – A
“Heraldo” è 5655 – A

     Es curioso también como este tipo de disco que se utilizó durante un breve periodo de tiempo en el modelo, podemos encontrar referencias a él, hasta en las últimas unidades. Aquí podemos ver un esquema de un “Heraldo”, de mediados de los 80, equipado con circuito del tipo 8018 y cordón con clavija RJ 11 de origen.


     Si ampliamos la parte referente al conexionado del disco, vemos.



     Vemos como distingue perfectamente entre los dos modelos de disco, con 4 y 5 cables respectivamente.

Cápsulas microfónicas.

     Posee dos cápsulas de micrófono, que según me ha dicho, las sacó de dos brazos de sendos “Heraldos”. Aunque yo creo que serían “Assistants” para exportación.

     La primera.




·         Detalles de la misma.




     Como podemos ver el modelo es el 52038-EN y la fecha de fabricación 1-68, de Enero de 1968.

     La segunda.




·         Detalles de la misma.




     Como podemos ver el modelo es el 52038-EN y la fecha de fabricación 3-67, de Marzo de 1967.

     Ahora vamos a compararlas con las del “Assistant” que como ya sabemos es la misma que la del “Baquelita” y con la del “Heraldo”.

     La primera.

     A la izquierda la del “Assistant”, en el centro la desconocida y a la derecha la del “Heraldo”.

    • Vista frontal.





    • Vista trasera.





     La segunda.

    • Vista frontal.





    • Vista trasera.





     Es un modelo distinto de las otras dos.

Baquelita è 52038-E
Desconocidaè 52038-EN
Heraldoè 52047-EA

     Podemos ver que es muy parecida a la del “Baquelita”. Pero lo más curioso es el dato de la fecha de fabricación de ambas, Enero de 1968 la primera, y Marzo de 1967, la segunda. En esas fechas el modelo de “Baquelita”, ya no se fabricaba. Lo que nos da que pensar dos cosas.

     La primera que procedan de stock de repuestos de fabricación del modelo anterior, de “Baquelita” y para darles salida se instalasen en el modelo nuevo..


     La segunda que procedan de “Asistants” destinados para exportación, y que por alguna razón equipasen este tipo de cápsula, en lugar de la que equipaban los “Heraldos” distribuidos por Telefonica

Todos los teléfonos de Telefónica: "El Assistant" III

Vista del interior.

     A la izquierda el “Assistant” y a la derecha el “Heraldo”.




     Empezamos a analizar diferencias.

  • Esquema.

     A la Izquierda el del “Assistant” y a la derecha el del “Heraldo”.




     Como vemos el parecido es pura coincidencia. El del “Assistant” es blanco sobre fondo negro, y el del “Heraldo” al  contrario, fondo blanco y el esquema en negro, pero si nos fijamos bien en el del “Assistant” vemos que, ¡está en 4 idiomas¡, castellano, francés, inglés y holandés.

     Cuando comparamos el del “Baquelita con el del “Assistant” vemos que es del mismo estilo fondo negro y las indicaciones en blanco.

     A la izquierda el del “Baquelita” y a la derecha el del “Assistant”.





     Además el “Heraldo” tiene este otro esquema que el “Assistant” no tiene, aunque lo puede haber perdido en algún momento.



  • Timbre.

     A la izquierda el del “Assistant” y a la derecha el del “Heraldo”.




     Como podemos ver el del “Assistant”, tiene el brazo del martillo acodado y el del “Heraldo es recto”, y además el del “Assistant” sujeta la campana interior  por medio de una tuerca hexagonal y el “Heraldo” por medio de un tornillo.

     Además si miramos el timbre por el lateral, vemos que en el “Assistan”t las dos están campanas están prácticamente al mismo nivel, y en el “Heraldo” la campana interior sobresale por encima de la exterior.

     A la izquierda el “Assistant” y a la derecha el “Heraldo”.




     Además la regulación del volumen del tienen las posiciones de máximo y mínimo al contrario, en la siguientes fotos vemos ambos en la posición de máxima sonoridad.





  • Circuito.

     A la izquierda el del “Assistant” y a la derecha el del “Heraldo”.




     Detalle del modelo, 5900-A el del “Assistant” y 5900-E el del “Heraldo”.




     Detalle de la fecha de fabricación de sus componentes. El del “Assistant” de principios de 1963 y el del Heraldo de finales de 1964.




     Aquí vamos a realizar un pequeño inciso en el tema de esta estudio, como sabemos el “Assistant” sustituyó al “Baquelita”, como sabemos de este último tenía dos versiones sobremesa y mural.

     La de sobremesa fue sustituida por el modelo nuevo hacia 1963-64, pero en la versión mural o de pared no ocurrió lo mismo, cuando dicha versión le fue ofrecida a Telefónica la rechazo, el motivo lo desconozco. Entonces de destinó íntegramente para exportación, más adelante cuando Telefónica la aceptó se empezó a distribuir el nuevo modelo en España. Es curioso encontrarse baquelitas de pared más modernos que Heraldos de mesa.

     Por ejemplo este con componentes de finales de 1965.



     Y este aún más moderno de principios de 1966.




     En mi colección personal tengo dos unidades de “Heraldos” de pared de los primeros distribuidos por Telefónica y ambos sus componentes son de finales de 1966.






     Por lo tanto el modelo de pared fue sustituido entre mediados-finales de 1966, bastante más tarde que la versión de sobremesa que se distribuía desde 1964.

     Después de esta aclaración retomamos el estudio donde lo dejamos

  • Diferencias entre ambos circuitos..

     Como podemos observar en el circuito de “Assistant”, todo es una sola pieza, todo está soldado, al igual que en el “Baquelita”, lo único desmontable es el disco del juego de contactos. Si nos fijamos bien, vemos que los 4 cables que conectan el circuito con el disco están directamente soldados al mismo, al igual que los dos cables del timbre. En el circuito del “Heraldo” todo está atornillado y es desmontable.

     Detalle de la conexión del disco con el circuito. Soldada en el “Assistant” y atornillada en el “Heraldo”.




     Aunque entre los dos circuitos de estos aparatos, (5900-A y 5900-E) debe de existir otro modelo entre ambos puesto que poseo otro disco de “Assistant”, en el que las conexiones de los contactos son desmontables.




     Detalles de las conexiones del disco con el circuito.



     Detalle de la conexión del timbre con el circuito (los dos cables de color gris). Soldados en el “Assistant” y atornillados en el “Heraldo”.




     Otro detalle curioso es la indicación de las conexiones de los tres cables de entrada que vienen de la caja de conexiones.

El en “Assistant”.




Cable verde è E
Cable marrón è a
Cable blanco è b

     Como vemos en el “Assistant” los cables verde y marrón están conectados por un puente metálico en el interior del aparato, mientras que en el Heraldo, dicho puente se coloca en la caja de conexiones del exterior del aparato.



En el “Heraldo”.




Cable verde è Ts
Cable marrón è L1
Cable blanco è L2

     Por último para terminar este análisis.

    Si nos fijamos en el bastidor vemos que los cuatro tornillos que lo sujetan a la carcasa, en el “Assistant” tienen un pequeño clip  para evitar que se salgan de sus alojamiento, algo que los de “Heraldo” no tienen. Curiosamente los “Heraldos” más modernos de dos tornillos, usan clips como el “Assistant”.




Conclusión


     Después del estudio de esta versión primitiva del popular “Heraldo” mi conclusión personal es la siguiente.

  • Esta unidad formaba parte de un lote destinado a exportación, por las indicaciones que tiene en varios idiomas y la ausencia de la marca “CTNE”en la parte inferior del bastidor, y por algún motivo se quedó aquí en España, se le instalaron posteriormente las identificaciones de Telefónica, (el sello en el bastidor y el cartón donde se coloca el número del abonado), y fue distribuido aquí en España.

  • Que todos los primeros producidos fuesen así, hicieran una misma versión para exportación y para la distribución aquí en España, con solo poner un sello en la base y un cartón con el logotipo de la compañía de lo distribuía les servia para el mercado nacional y para el extranjero.
