Heraldo exportación
1967. Heraldo gris de sobremesa bicolor con botón de
transferencia de llamadas.
Vista general.

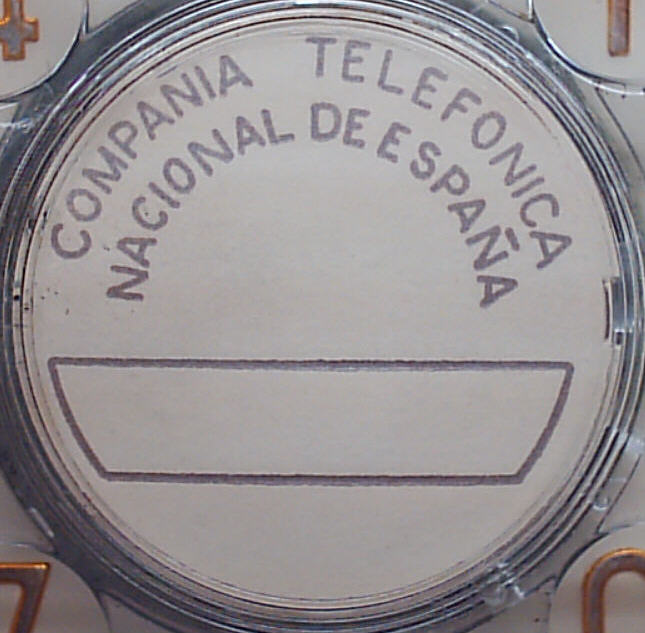

Detalle del disco de marcación. Cuando lo
comparamos con el distribuido por la Compañía Telefónica en España, podemos ver
que el cartón donde se anota el número del abonado es distinto.
En la unidad de exportación vemos que el
rectángulo donde se anota el número del abonado es más grande y no se hace
ninguna mención a la Compañía. A la izquierda la unidad para exportación y a la
derecha una unidad distribuida en España del mismo año.
Si ampliamos
vemos las diferencias entre ambos.
Como podemos
ver en las imágenes, el de la unidad para exportación es muy sencillo, tanto
que parece que no es original. Navegando por Internet, he encontrado el
siguiente video, el cual se puede visualizar en la siguiente página.
En el mínuto
5:30, se puede ver como se está comprobando el funcionamiento de un disco del
modelo Heraldo, y curiosamente tiene el mismo cartón, por tanto es el original
del aparato. Aquí se pueden ver dos capturas de pantalla.
Vista inferior.
A la izquierda
la unidad para exportación y a la derecha la Española.
Como podemos
ver en las imágenes, existen diferencias entre los dos bastidores metálicos, el
de la unidad exportación tiene un sello, en la parte central-superior, está
medio borrado por el paso del tiempo, auque todavía es legible.
CITESA
MADE IN SPAIN
La unidad
Española tiene la típica marca de plomo de la compañía, similar a la utilizada
por el modelo anterior de baquelita negra.

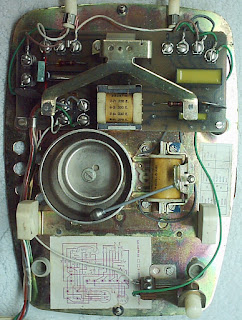

Interior.
Componentes
originales, mediados de 1966, principios de 1967.
También aquí vemos que existen
diferencias, vamos a analizar el interior con detalle para encontrarlas. A la
izquierda la unidad para exportación y a la derecha una distribuida por la
compañía Telefónica en España de ese
mismo año.
Circuito.
La Unidad para exportación equipa el tipo
5901-L y el Español el tipo 5901-K.
Esquema.
A la izquierda
la unidad para exportación, a la derecha la unidad Española, como vemos existen
diferencias.
Si ampliamos
podemos ver los detalles de ambos. Arriba el de la unidad para exportación y
abajo el de la Española.
Comprobamos que
el de la unidad de exportación es para aparatos del tipo 52900-D, y el de la
Española para aparatos del tipo 52900-R y 52900-T, por lo tanto son dos
aparatos diferentes.
El esquema
pequeño adicional, es diferente en cada aparato, a la izquierda el de la unidad
para exportación, el cuál indica en cuatro idiomas, (castellano, francés, inglés
y holandés) los colores de los cables del esquema anterior.
Es el primer
Heraldo que veo con este esquema. El de la unidad Española, a la derecha,
indica distintos tipos de conexiones del aparato.
Funciona
correctamente.
1971.

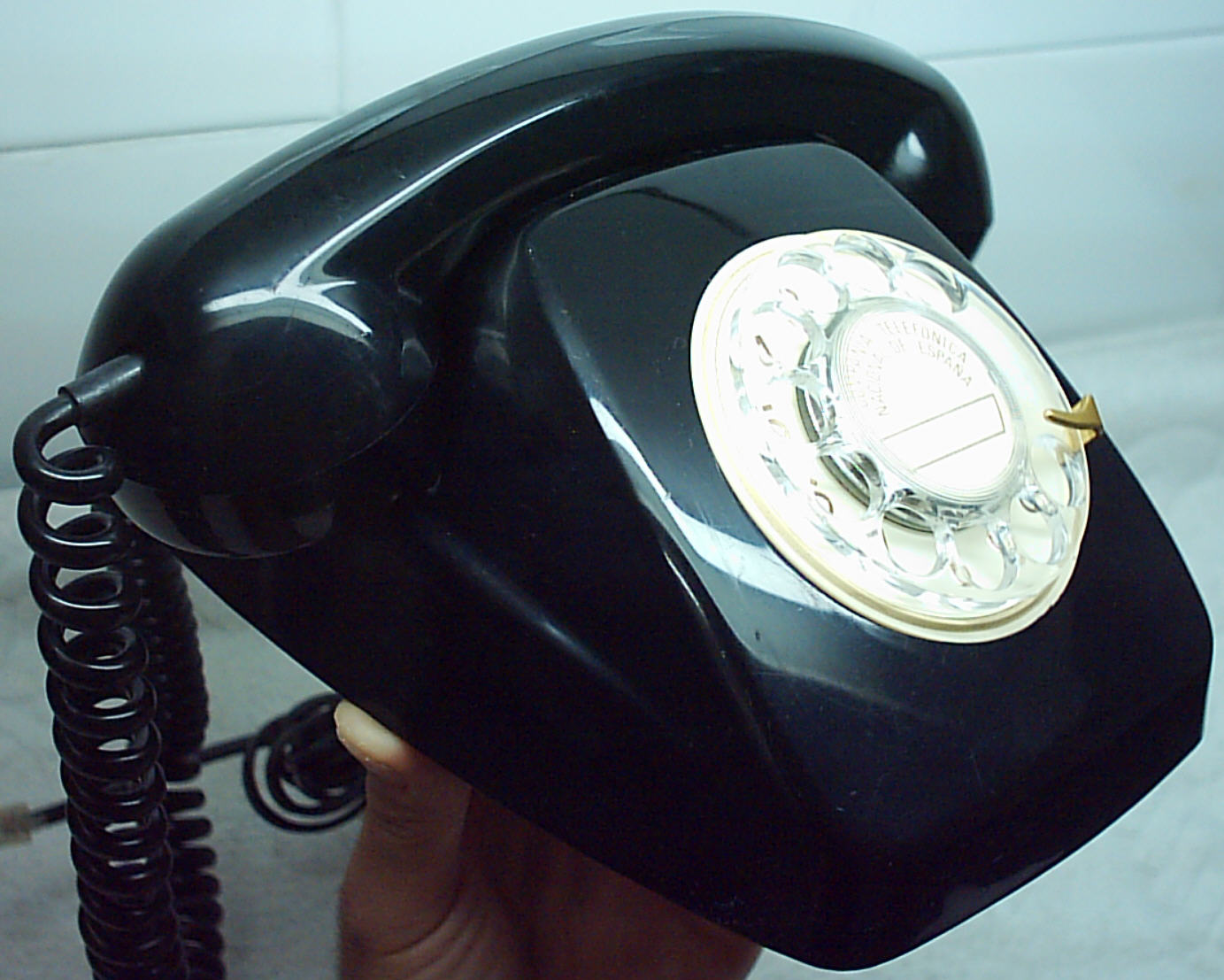

Heraldo negro de sobremesa.
Si, el Heraldo se fabricó en color negro,
es color más raro y difícil de encontrar en este modelo.
Supongo que se fabricó para exportación o
en una serie muy limitada de algún pedido especial de este modelo en este color,
puesto que en los catálogos de la época no aparece, solo recogen los colores
típicos de este modelo.
Por Internet se ven muchos negros, aunque
el 99% son pintados en ese color, este es negro original.
Vistas generales.
Detalle del disco de marcación. Con los números de color
dorado.
Cuando lo
encontré no tenía el cartón donde se anota el número de abonado, le he colocado
uno del modelo que equipaba el distribuido por la Compañía Telefónica en España
de ese año, no se cual sería el original del aparato, podría tener el mismo que
el de la unidad de 1967, u otro distinto.
Vista inferior.
A la izquierda la unidad de color negro a
la derecha una unidad distribuida por la compañía Telefónica en España de ese mismo año.
Como podemos
ver existen diferencias entre los dos bastidores metálicos, el de la unidad
exportación la parte central-superior, es lisa, en la unidad Española aparece
en relieve el escudo de la compañía, lo cual nos indica que esta unidad en
principio estaba destinada a exportación y por algún motivo el cuál desconozco
finalmente se quedó aquí.
Inscripción.
Si consultamos
el siguiente enlace. El cual corresponde a la Fundación telefónica, a su
colección histórico-tecnológica,
Podemos
comprobar que la inscripción de este aparato 52900-RQA Y-5´5 corresponde al modelo Heraldo de color
negro, por lo tanto estamos ante un Heraldo negro original, el más raro de los
Heraldos.
Por supuesto.
Pasemos al interior del aparato.
Carcasa.
A la izquierda la de la unidad de color
negro a la derecha la de una unidad distribuida por la compañía Telefónica
en España de ese mismo año.
Detalle de las pegatinas.
A la izquierda la de la unidad de color
negro a la derecha la de una unidad distribuida por la compañía Telefónica
en España de ese mismo año.
Como podemos
ver ambas son iguales.
Interior.
También aquí
vemos que existen diferencias, vamos a analizar el interior con detalle para
encontrarlas. A la izquierda la unidad de color negro y a la derecha una
Española de ese mismo año.
Circuito.
La Unidad para de color negro equipa el
tipo 5900-KT y el Español el tipo 8001-B.
Esquemas.
A la izquierda
la unidad de color negro, a la derecha la unidad Española.
Como podemos
ver son iguales. Es curioso como podemos ambas pegatinas de la unidad de color
negro están en Castellano, tal vez esta unidad formase parte de un pedido
especial en ese color para un país de habla hispana, o incluso para nuestro
país.
El aparato
mantiene todos sus componentes son los originales de 1971.
Cápsula receptora. De agosto de
1971.
Cápsula microfónica. De junio de 1971.
Componentes de circuito. De junio de 1971.
Timbre. De Julio de 1971.
Disco de marcación. De julio de 1971.
Lo único que
tiene modificado es el cable de conexión, que tiene instalado el que Telefónica
montaba a mediados de los 80 con el terminal RJ-11, lo cual nos indica que en
esa fecha todavía se encontraba en funcionamiento. Estéticamente no desentona
puesto que al ser de color negro, casa perfectamente con el color del aparato.
1979. Heraldo gris de sobremesa.
Vista general.
Detalle del disco de marcación.
A la izquierda la unidad para exportación
y a la derecha una unidad distribuida en España del mismo año.
Cuando lo comparamos con el distribuido
por la Compañía Telefónica en España podemos ver que el cartón donde se anota
el número del abonado es distinto, en la unidad de exportación vemos que es un
simple rectángulo donde se anota el número del abonado y no se hace ninguna
mención a la compañía.
Vista inferior.
A la izquierda la unidad para exportación
y a la derecha una Española de ese mismo año.
Como podemos
ver existen diferencias entre los dos bastidores metálicos, el de la unidad
exportación la parte central-superior, es lisa, en la unidad Española aparece
en relieve el escudo de la compañía, lo cual nos indica que esta unidad en
principio estaba destinada a exportación.
Interior.
También aquí vemos que existen
diferencias, vamos a analizar el interior con detalle para encontrarlas. A la
izquierda la unidad para exportación y a la derecha la Española.
Circuito.
La Unidad para
exportación equipa el tipo 8067, es primer Heraldo que veo con este tipo de
circuito.
La Española,
utiliza el tipo “unificado”, entre los dos modelos de Heraldo, el de disco y el
de teclado, el tipo 8018.
Esquema.
A la izquierda la unidad para exportación,
a la derecha la unidad Española, como vemos existen diferencias.
Como podemos
ver, la unidad para exportación tiene el esquema pegado en la zona inferior del
bastidor metálico, en él solo se muestra el modelo Heraldo de disco, y está en
castellano.
En la unidad
Española el esquema es un papel a parte el cual se encuentra doblado debajo de
la placa del circuito al desplegarlo podemos ver que en él se muestra
información sobre el modelo Heraldo de disco y de teclado normal y
multifrecuencia.
Funcionando.
1980. Heraldo gris de pared con avisador luminoso de
llamadas.
Vista general.
Detalle del disco de marcación.
Cuando lo comparamos con el distribuido
por la Compañía Telefónica en España podemos ver que el cartón donde se anota
el número del abonado es distinto, en la unidad de exportación vemos que es un
simple rectángulo donde se anota el número del abonado y no se hace ninguna
mención a la compañía. A la izquierda la unidad para exportación y a la derecha
una unidad distribuida en España del mismo año.
Detalle del
avisador luminoso de llamadas.
Vista inferior.
A la izquierda
la unidad para exportación y a la derecha una Española de ese mismo año.
Como podemos
ver existen diferencias entre los dos bastidores metálicos, el de la unidad
exportación la parte central-superior, es lisa, en la unidad Española aparece
en relieve el escudo de la compañía, lo cual nos indica que esta unidad en
principio estaba destinada a exportación.
Interior.
A la izquierda la unidad para exportación
y a la derecha la Española.
Como podemos ver, en este ambos ambas
unidades son iguales.
Circuito.
Las dos
utilizan el tipo 8018. La Unidad para exportación a la izquierda y el Español a
la derecha.
Esquema. Esta
es la única diferencia entre las dos unidades. La unidad para exportación el
esquema está en castellano e ingles, la unidad española solo está en
castellano. Arriba la unidad para exportación y debajo la española.
